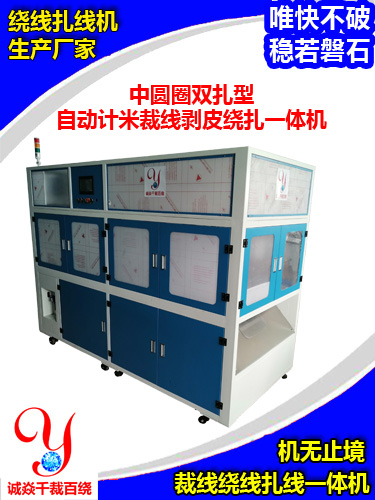

中圆圈双扎型

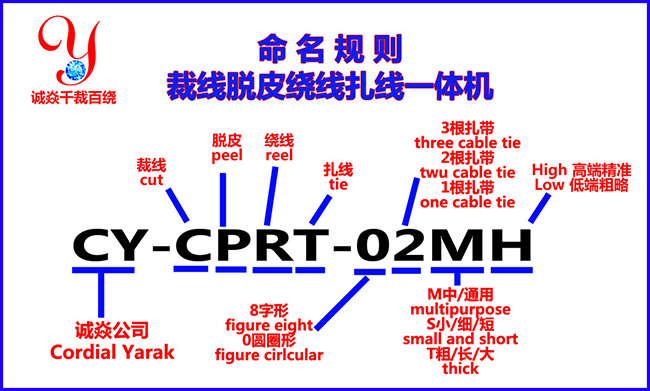

自动计米裁线剥皮绕扎一体机（CY-CPRT-02MH）

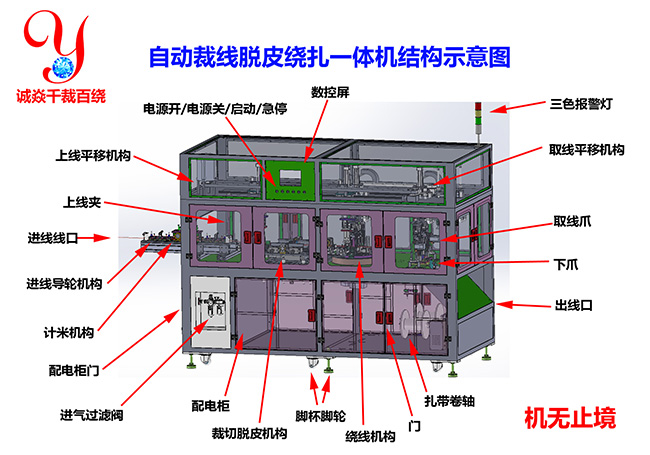

2、中圆圈双扎型自动计米裁线剥皮绕扎一体机（CY-CPRT-02MH）主要配件：

　　气缸:亚德客气缸及电磁阀
　　电机：绕线主伺服电机1500W东菱
　　电机:取线平移伺服电机东菱750W
　　电机:上线平移伺服电机东菱750W
　　电机：绕线上下排线57步进雷赛
　　电机：扭扎带吐扎带57步进电机雷赛
　　电机：储扎带电机6W
　　滑块：取线平移双滑块
　　导轨：下爪平移双导轨
　　PLC：丰炜
　　屏幕：维控7＂
　　电源：明纬
　　机架：铁机架外观烤漆蓝白相间
　　安全防护:门开即停
　　缺料报警:三色灯蜂鸣
　　机架：铁机架外观烤漆蓝白
　　3、中圆圈双扎型自动计米裁线剥皮绕扎一体机（CY-CPRT-02MH）技术参数：
　　适用线径3-5mm
　　裁切长度2-5m
　　裁线长度精度：±2mm/m

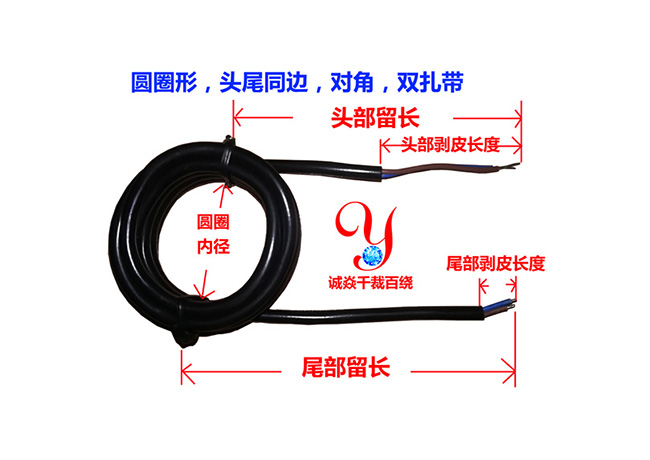

　　绕扎外观圆圈单/双扎带,头尾分边，对角同边
　　圆圈内径90-180mm（可调）
　　扎成直径≤40mm
　　脱皮方式两端全脱皮
　　头尾剥皮长度20-50mm（可调）
　　头部留长250-300mm（可调）
　　尾部留长300-400mm（区间内随机值）
　　生产效率：300-380PCS/H（2-5m)
　　适用扎带：包胶铁芯≤7.5KG/卷
　　适用电源:国标220V/50Hz
　　机器功率：3.5KW/H
　　机器尺寸：约2500L*1100W*1850Hmm
　　机器重量：约1000KG

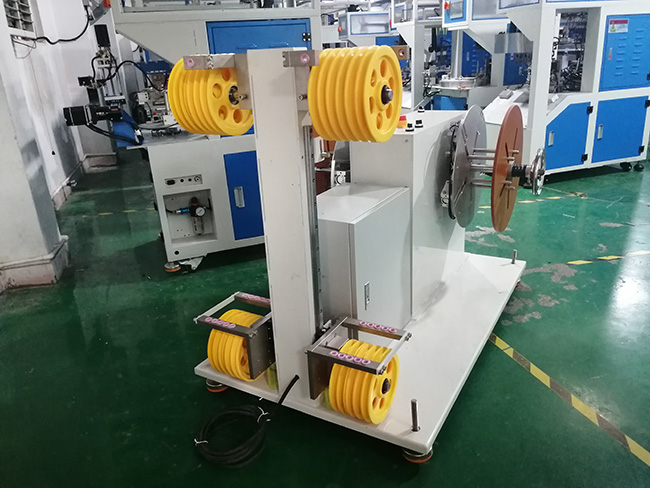

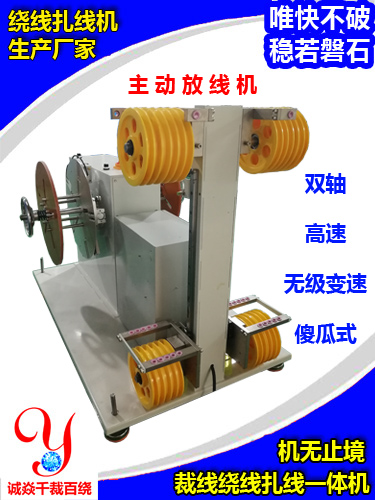

　　4、配套的高速主动放线机CY-P02特点：
　　汽缸：亚德客气缸及电磁阀
　　自适应主机放线速度，自动变频，无级变速，
　　具储线功能
　　具张力功能
　　具减速功能
　　自适应空心线盘内孔大小
　　双轴双工位
　　来料承量≤30KG

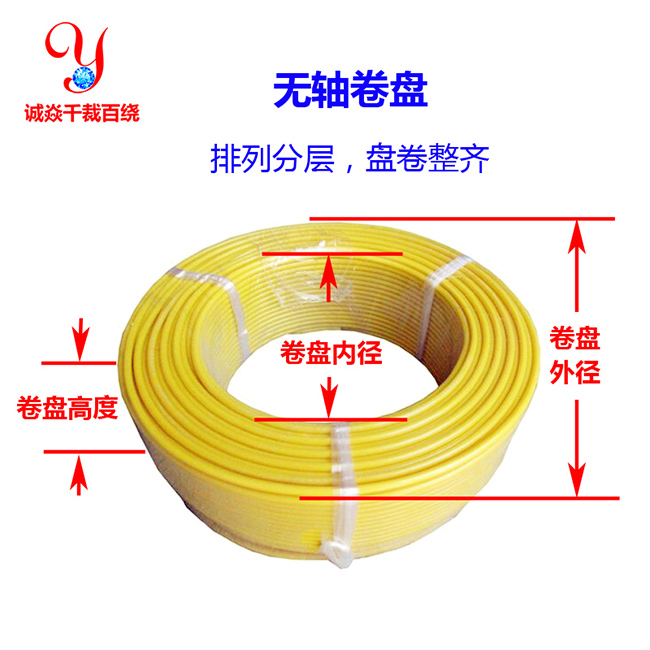

　　来料空心线盘内孔直径150-200mm
　　来料空心线盘外径≤500mm
　　来料线盘厚度≤260mm
　　机器功率：2.2KW*2
　　机器尺寸：约1450L*800D*980Hmm
　　机器重量：约150KG

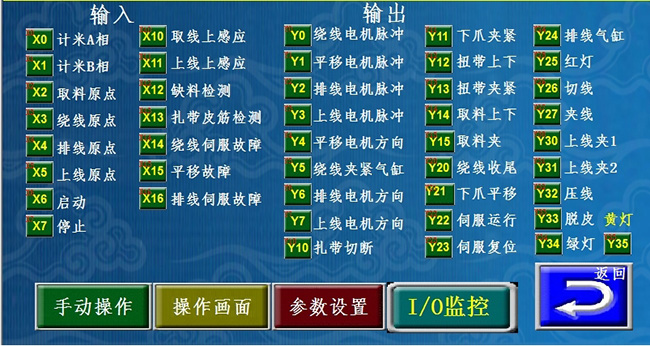

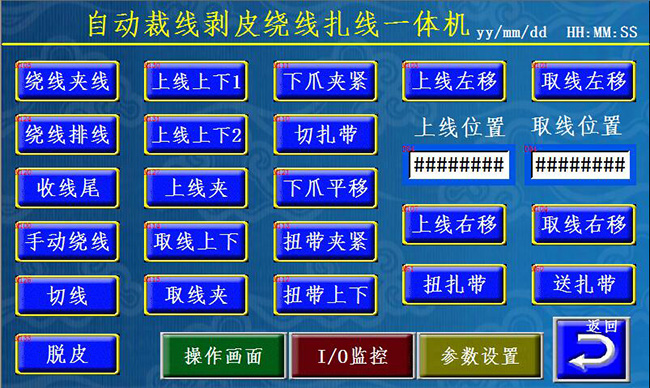

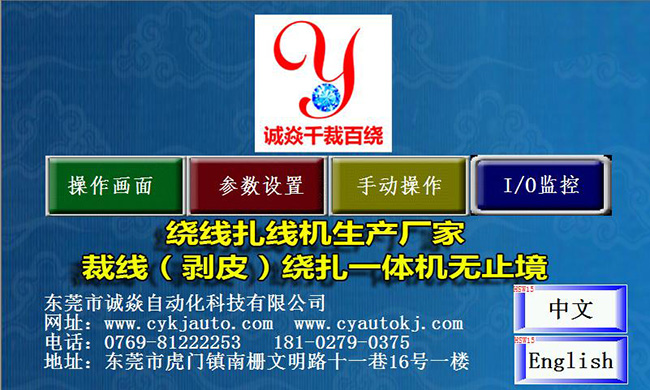

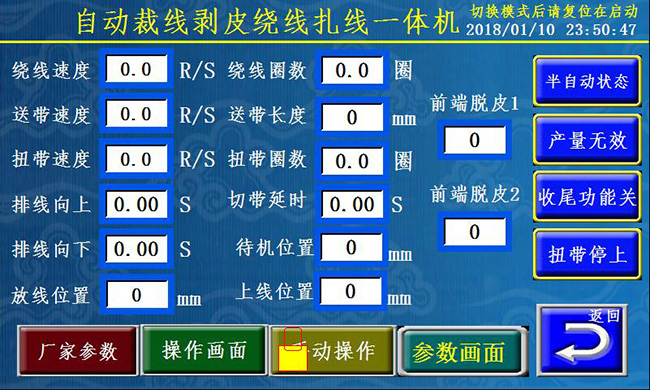

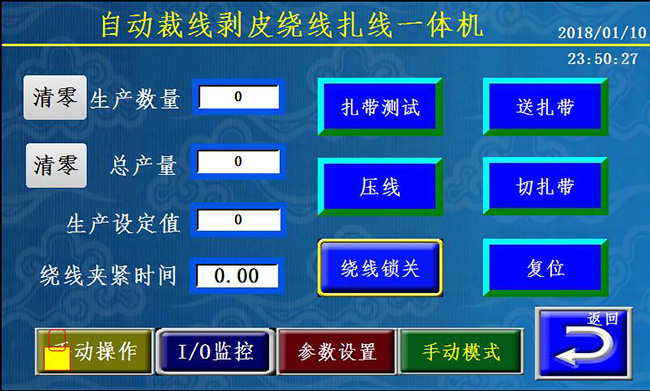

5、操作界面简约明了，调试方便

示意图,实际界面可能略有差异.

示意图,实际界面可能略有差异.

示意图,实际界面可能略有差异.

示意图,实际界面可能略有差异.

示意图,实际界面可能略有差异.

示意图,实际界面可能略有差异.
