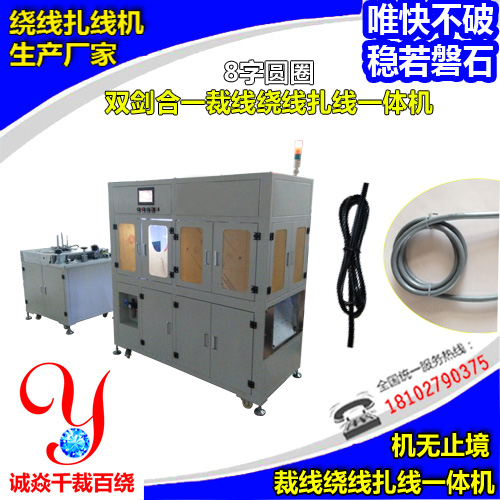

8字圆圈双剑合一型裁线绕线扎线机CY-CRT-80DM

8字圆圈双剑合一型裁线绕线扎线机CY-CRT-80DM

 详情说明

8字圆圈双剑合一自动裁线绕线扎线机



全自动裁绕绕线扎线一体机CY-CRT-80DM(8字圆圈双剑合一型)技术参数:

圆圈形绕线间距   65-130mm

8字形绕线间距   100-130mm

适用线径       5-2.6mm

裁线精度         ±3.5mm/m

头部留长      40-120mm

头部留长        ±40mm

尾部留长      40-120mm

尾部留长精度  ±3.5mm/m

理论产量1  550PCS/H(1-3m)

理论产量2      500PCS/H(3-5m)

理论产量3      450PCS/H(5-6m)

扎成直径      <40mm

适用扎带      包胶铁芯

机器尺寸: 约1900W*850D*2000Hmm

机器重量:   约800KG


全自动裁绕绕线扎线一体机CY-CRT-80DM(8字圆圈双剑合一型)配置:

气缸: 主要气动部位日本SMC

气缸:扎线及扭线等部位亚德克气缸,

电机:绕线主伺服电机1000W东菱

电机:辅助电机雷赛

PLC:台湾丰炜

屏幕:台湾维控

机架:铁机架 外观烤漆 电脑灰

电源:明纬品牌

驱动系统为高可靠性伺服系统

控制系统为高速稳定工业级控制器及系统软件。

皮筋断/缺扎带/无线等故障情况下自动报警。


主动放线机:

适用线盘:Φ400-600,

适用芯线直径:Φ1-5mm

送线速度:0-400mm,

张力控制:精密电位器控制

承重规格:25KG

尺寸:约1100*900*1300(mm)

使用变频器调速,速度快慢可任意调整。同步接受主机的信号。随主机启停而启停。

二次加速功能。灵活配合主机快慢变速

正反转功能。可自由地选择左转或右转送线。

“工作”/“调试”功能。方便主机调试。

异常诊断功能,当送线不良时,会自动切断主机及线架电源。
