浅谈裁绕扎一体机中常见的放线架类型

文章出处:新闻中心 责任编辑:东莞市诚焱自动化科技有限公司 发表时间:2018-09-07


原创:东莞诚焱自动化

全自动裁绕扎一体机,裁线绕线扎线机做为主体功能机器,能否正常有效地运行,相关配套的设备也是非常重要的,其中的放线机张力架的作用是不可忽视的。适合的放线机张力架与裁线绕线扎线机的绕线机构运行速度保持一致,使线材匀速地通过计米轮,有效提升计米精确度。根据线材种类、规格、重量和卷轴的大小,适合的放线机张力架,可以在裁线绕线扎线机工效率与线材卷轴更换频率之间较好地平衡,而不是放线机张力架越大越好,可以有效节省更换线材卷轴的时间,提高生产效率。

怎样选择合适的放线机张力架?目前市场上常见的放线机张力架有哪些类型?

苏州裁线绕线扎线机

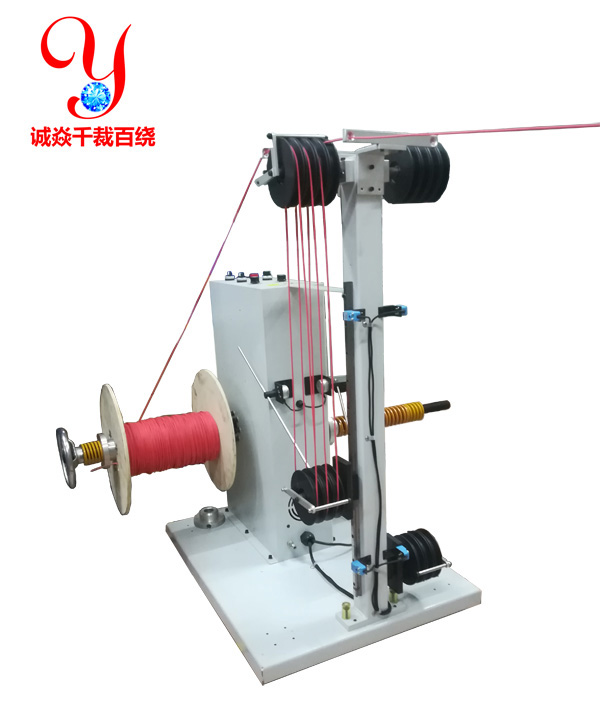

裁线绕线扎线机配套放线机

放线架在裁线绕线扎线机作业中主要将漆包线从原有的线桶或卷轴中按照一定的导线装置吐出来,配合绕线机构的拉力,装线材拉出来。目前大部分的放线机都带有张力装置,使漆包线带有一定张力,避免原有线桶或卷轴产生松散,放线机根据线卷类型及线材材质类型的不同,其结构和配置也不相同。

一、线桶立式放线

将漆包线线桶立放于平面,通过导线轮及转向导轮放线装置,使线材的走向由垂直的改变为水平方向,这种放线结构为立式放线,它是我们目前常见的放线结构,一般2mm以下的漆包线都可以采用这种结构。

二、卷轴立式放线

     将成卷的线材,立式安装在放线机的横轴上,通过导线轮及转向导轮放线装置,使线材的走向由垂直的改变为水平方向,这种放线结构也是立式放线,只是最初线材是成卷放在放线机轴上,是最常见的放线方式。

二、卷轴水平放线

将线卷水平放置于放线机竖向轴上,通过导线轮及转向导轮放线装置,使线材的走向维持水平方向,这样的放线结构我们称之为卷轴水平放线,一般扁线及硬度较高的线材使用这种机构,它可以有效降低线材折弯的机率,减少对计米轮计米准确度的影响,也可减少线材被裁线绕线扎线机裁切时的扭力以及提高绕线排线的整齐度。
